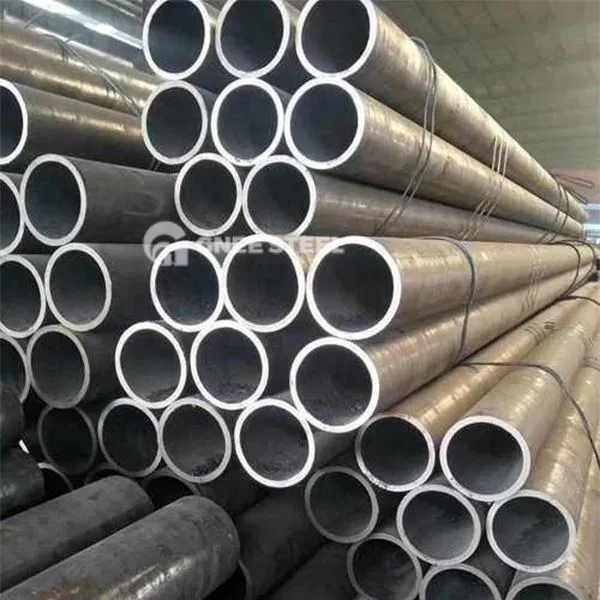

Špecifikácia trubice A210/A210M
1.1 Táto špecifikácia pokrýva minimálne - stena - hrúbka, bezšvové médium - uhlíková oceľ, trubice kotla a kotlové rúry, vrátane bezpečných koncov (pozri poznámku 1), oblúk a trubice a trubice superhriečiek.
POZNÁMKA 1: Tento typ nie je vhodný pre bezpečné zakončenie zváraním Forge.
1.2 Veľkosti a hrúbky hadičiek zvyčajne poskytované na túto špecifikáciu sú 1/2 palca. Hadičky s inými rozmermi môžu byť poskytnuté za predpokladu, že takéto trubice dodržiavajú všetky ostatné požiadavky tejto špecifikácie.
1.3 Požiadavky na mechanické vlastníctvo sa nevzťahujú na hadičky menšie ako 1/8 palca. [3,2 mm] vo vnútornom priemere alebo 0,015 palca.
1.4 Táto špecifikácia pokrýva stupne A - 1 a c bezšvového stredného uhlíka a trubíc pre prehrievacie trubice s rôznymi chemickými a ťahovými požiadavkami. (Tabuľka 1, tabuľka 3 a oddiel 11.)
OD: 1/2in-5in (12,7-127 mm),
WT: 0,035in-0,500in (0,9-12,7 mm)
Stupeň: ASTM A210 Stupeň A1, ASTM A210 Stupeň C
Aplikácia: Pre vysoké, stredné, nízke - tlakový kotol a účel tlaku
Chemické zloženie superhriernných skúmaviek ASTM A210/A210M
|
Známka |
Uhlík |
Mangán |
Fosfor |
Síra |
Kremík |
|
ASTM A210 GR A1 |
0,27% max |
0,93% max |
0,035% max |
0,035% max |
0,10% min |
|
ASTM A210 GR C |
0,35% max |
0.29% - 1.06% |
0,035% max |
0,035% max |
0,10% min |
Mechanické vlastnosti ASTM A210/A210M SUMPLESS BOLIER TABLE
|
Známka |
P # |
Pevnosť v ťahu |
Výnos |
Maximálna tvrdosť |
Skontrolujte Inventoryon |
|
|
ASTM A210 GR A1 |
P 1 |
KSI: 60 MPa: 415 |
KSI: 37 MPa: 255 |
79 HRB (Rockwell B) |
143 HB (Brinell) |
A210 Gr A Inventár |
|
ASTM A210 GR C |
P 1 |
KSI: 70 MPa: 485 |
KSI: 40 MPa: 275 |
89 HRB (Rockwell B) |
179 HB (Brinell)
|
A210 Gr A Inventár |
Hrúbka steny a tolerancia v ASTM A210/A210M Sladkové médium - uhlíková oceľ
|
Vonkajší priemer, mm |
Tolerancia, % |
|
|
Valcovaný |
OD menej ako alebo rovná 101,6, hmlisté alebo rovné 2,4 |
+40/-0 |
|
OD menej ako alebo rovná 101,6, 2,4 ＜ hm je menšia alebo rovná 3,8 |
+35/-0 |
|
|
OD menej ako alebo rovná 101,6, 3,8 ＜ hm je menšia alebo rovná 4,6 |
+33/-0 |
|
|
OD≤101.6, WT>4.6 |
+28/-0 |
|
|
OD>101.6, 2,4 ＜ hm je menej alebo rovná 3,8 |
+35/-0 |
|
|
OD>101.6, 3,8 ＜ hm je menej alebo rovná 4,6 |
+33/-0 |
|
|
OD>101.6, WT>4.6 |
+28/-0 |
|
|
|
Vonkajší priemer, mm |
Tolerancia, % |
|
Nafúknutý |
OD menej alebo rovná 38.1 |
+20/0 |
|
OD>38.1 |
+22/0 |
Vonkajší priemer a tolerancia ASTM A210/A210M SUMPLESS BOLIER TRUBY
|
Vonkajší priemer, mm |
Tolerancia, mm |
|
|
Valcovaný |
OD menej alebo rovná 101.6 |
+0.4/-0.8 |
|
101,6 ＜ OD menšie alebo rovné 177,8 |
+0.4/-1.2 |
|
|
|
Vonkajší priemer, mm |
Tolerancia, % |
|
Nafúknutý |
OD ＜ 25.4 |
±0.10 |
|
25,4 menšie alebo rovné OD menšie alebo rovnajúce sa 38.1 |
±0.15 |
|
|
38.1 ＜ OD ＜ 50,8 |
±0.20 |
|
|
50,8 menšie alebo rovné OD ＜ 63,5 |
±0.25 |
|
|
63,5 menej ako OD ＜ 76.2 |
±0.30 |
|
|
76,2 menšie alebo rovné OD menšie alebo rovnajúce sa 101,6 |
±0.38 |
|
|
101,6 ＜ OD menšie alebo rovné 177,8 |
+0.38/-0.64 |
Špecifikácie rozmerov A210/A210M SUMPLESS BOLIER TREA
