Popis plutvovej trubice

Trubica je vysoko účinným prvkom prenosu tepla založeného na uhlíkovej oceli. Pridaním plutvových štruktúr (napr. Vinutie, zváranie alebo tvorba roliek) na povrch kovovej trubice sa oblasť rozptylu tepla výrazne zvýši, aby sa zvýšila účinnosť prenosu tepla. Jej hlavnou funkciou je urýchliť prenos tepla a je vhodný pre priemyselné vybavenie, budovanie HVAC a energetické systémy.

Štruktúra

Základné potrubie:

Vyrobené z uhlíkovej ocele (napr. Q235, 20# oceľ atď.), Má dobrú tepelnú vodivosť a mechanickú pevnosť a vydrží určitý tlak a teplotu.
Priemer spoločného trubice sa pohybuje od DN15 do DN50 a prispôsobuje sa kompaktným dizajnovým potrebám rôznych scenárov.
Plutva:

V kombinácii so základnou trubicou prostredníctvom vysokého - frekvenčného zvárania, vinutia formovania alebo procesu súpravy tvoria štruktúru, ako je špirála, rovná stĺčka alebo v -.
Hustota a výška plutiev priamo ovplyvňujú účinnosť rozptylu tepla a sú zvyčajne optimalizované tak, aby zodpovedali špecifickým pracovným podmienkam.

Funkcie a výhody

Účinnosť výmeny tepla:

Plutková štruktúra zväčšuje oblasť rozptylu tepla o 3 až 10 -krát, čo výrazne zvyšuje rýchlosť prenosu tepla.
Vysoká tepelná vodivosť uhlíkovej ocele (tepelná vodivosť približne 45 - 50 W/Mk) zaisťuje rýchly prenos tepla zo základnej trubice do plutiev.
Trvanlivosť a hospodárstvo:

Uhlíková oceľ je s nízkym nákladom a ľahko sa s ňou pracuje, vďaka čomu je vhodná na hromadnú výrobu.
Povrchová galvanizácia, maľovanie alebo antioxidačné ošetrenie rozširuje životnosť v ne - korozívnych prostrediach (typický život 5-15 rokov).
Výrobné technológie a parametre výkonu

Výrobná technológia:

Vysoké - frekvenčné zváranie: Použitie vysokého - Frekvenčný prúd na zahrievanie kontaktného povrchu plutiev a základnej trubice na dosiahnutie vysokej - pevnosť, nízka - tepelný odpor metalurgickej väzby.
Proces vinutia: špirálové vinutie kovovej pásky na základnej trubici, pripevnené mechanickým tlakom, vhodné pre scenáre malého priemeru rúr (napr. DN15).
Parametre výkonu:

Pracovný tlak: Menej alebo rovný 1,6 MPa (konvenčný pracovný stav).
Rozsah odporu teploty: - 20 stupňov -} 350 stupňov, by sa malo vyhnúť extrémnemu nízkoteplotnému styku alebo oxidácii s vysokou teplotou.

Výber a obmedzenie

Uplatniteľné prostredie: Odporúčané pre suché, non - Silne korozívne médiá (napríklad vzduch, voda, olej), mokrý alebo korozívny plyn -, ktoré obsahujú scenáre, ktoré sú potrebné posilniť ochranu povrchu.
Alternatívy: Vo vysoko korozívnych alebo vysokých vlhkých prostrediach sa môžu trubice z nehrdzavejúcej ocele použiť na zlepšenie odolnosti proti korózii, ale za výrazne vyššie náklady.

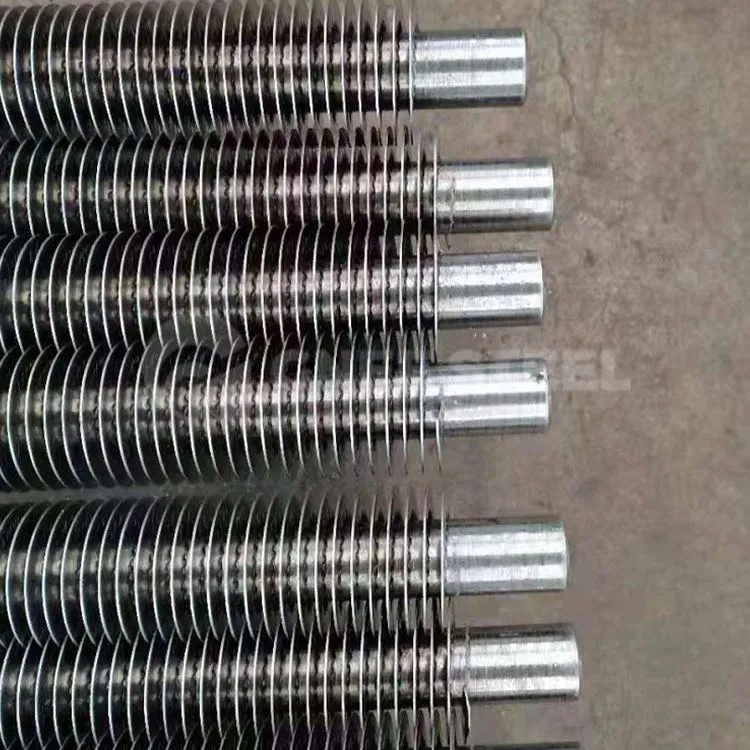

carbon steel fin tube

Špecifikácia trubice

Názov produktu:	Vysoko kvalitná trubica na plutvovú trubicu s plutvou.
Štandard:	ASTM, JIS, BE, EN
Miesto pôvodu:	Henan, Čína
Značka:	Gener
Typ:	Plutva
Hrúbka:	0,5 mm
Tolerancia:	±1%
Tvar sekcie:	Zaokrúhlený
Priemer out:	9,52 mm
Zliatina alebo nie:	Je zliatina
Povrchová úprava:	prispôsobený
Rozsah hrúbky:	0,3 mm-2 mm

fin tube for heat exchanger

O genee

Group Group bola založená v roku 2008. Továreň pokrýva plochu 35 000 metrov štvorcových s takmer 200 zamestnancami a ročnou hodnotou výstupu 80 miliónov juanov.
Hlavné výrobky: plutvové trubice, trubice kotla, trubice výmeny tepla, štrukturálne trubice, mechanické trubice atď.
Produktové certifikáty: CE/ISO9001/SGS.
Továreň predstavuje pokročilý automatický systém riadenia a systém kontroly kvality online, aby sa zabezpečila stabilná a spoľahlivá kvalita produktu.
