Popis výrobkov
ASTM A192/ASME SA192 pokrýva minimálne - stena - hrúbka, plynulý uhlíkový oceľový kotol a superhriekovacie trubice pre tlakovú službu s vysokým -.
Veľkosti a hrúbky hadičiek sa zvyčajne poskytujú na túto špecifikáciu 1/2 palca. Hadičky s inými rozmermi môžu byť poskytnuté za predpokladu, že takéto trubice dodržiavajú všetky ostatné požiadavky tejto špecifikácie.
Hodnoty uvedené v buď palcovi - librových jednotiek alebo jednotiek SI sa majú považovať za štandardné. V texte sú jednotky SI zobrazené v zátvorkách. Hodnoty uvedené v každom systéme nie sú presné ekvivalenty; Preto sa musí každý systém používať nezávisle od druhého. Kombinácia hodnôt z týchto dvoch systémov môže mať za následok ne - zhodu so špecifikáciou. Jednotky Inch - libry sa budú uplatňovať, pokiaľ v poradí nie je uvedené označenie tejto špecifikácie „M“ tejto špecifikácie.
Vonkajší priemer: 12,7-177,8 mm
Hrúbka steny: 2,2-25,4 mm
Dĺžka: 6-32 m
Typ: rovná trubica, u - ohybová trubica
Tepelné spracovanie:
Horúce - hotové trubice nemusia byť ošetrené tepelne. Truby s dokončením studenej musia byť ošetrené po konečnom studene - dokončenie pri teplote 1200 stupňov F [650 stupňov] alebo vyššej.
štandardná špecifikácia
ASTM A192/ASME SA192 HIGH - TLAKOVÁ KONTÁLNA KOSTOLIKA KOSTOL
| Známka | Chemické zloženie (%) | |||||
| Typ | C | SI | Mn | P | S | |
| ASTM A192/ASME SA192 | Plynulý | 0.06~0.18 | 0,25 MAX | 0.27~0.63 | 0,035 MAX | 0,035 MAX |
ASTM A192/ASME SA192 Mechanická vlastnosť trubice kotla
| Známka | Predĺženie % | Testovací test MPA alebo N/MM2 | |
| A | Min výťažková pevnosť | Pevnosť v ťahu | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 oceľová trubica pre požiadavku tvrdosti kotla
| Číslo tvrdosti Brinell | Číslo tvrdosti Rockwell |
| (Trubice 0,200 palca. [5,1 mm] a viac v hrúbke steny) | (Trubice menšie ako 0,200 palca. [5,1 mm] v hrúbke steny) |
| 137 HB | 77 hodín |
| Veľkosti trubíc pre tepelné výmenníky a kondenzátory a kotol | |||||||||||
| Vonkajší priemer | Bwg | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Hrúbka steny mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | palec | Hmotnosť kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Forma trubice:Rovné | |||||||||||
| Trubica z nehrdzavejúcej ocele:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 {{}} 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| Rúrka z uhlíka a zliatiny:A/SA178,A/SA179, A/SA192, A/S209, A/SA210, A/SA213, A.SA214 | |||||||||||

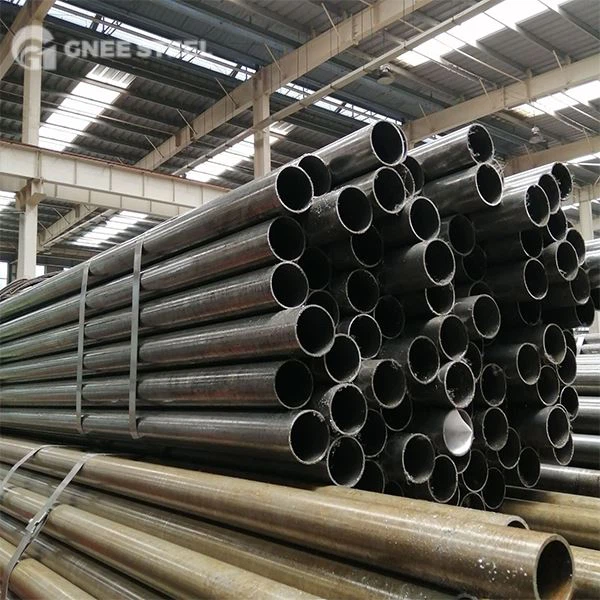

GNEE A192/SA192 PIPE na sklade
A192 Tubes kotlov - SA192 Kotly a tlakové nádoby {- kotly a tlakové cievy {{{7} {}} {} {- - {{- {{{{{ - Prieštrvové rúry a trubice - A192 Sladkové oceľové trubice - ASME SA192 Oceľové trubice - ASME SA192 Superheater trubice {{17} superheaters}
Porovnanie ASTM A192/SA192 a ďalších materiálov rúrky a rúrkových materiálov
- Vs ASTM A106 GR.B:ASTM A106 GR.B Uhlíková oceľová potrubie sa bežne používa pre vysokú - teplotu, vysoké - tlakové potrubie, ale nie je špeciálne navrhnuté pre minimálnu hrúbku steny potrebnej pre kotly/superheaters. ASTM A106 GR.B Uhlíková oceľová rúrka má zvyčajne hrubšie steny ako A192/SA192 rovnakej špecifikácie, ktorá ponúka vyšší tlak -, ale mierne nižší prenos tepla a vyššie náklady. ASTM A106 GR.B Uhlíková oceľová potrubie sa bežne používa v hlavných vedeniach kotla a potrubiach napájacej vody, zatiaľ čo potrubie uhlíka ASTM A192/SA192 je špeciálne navrhnuté pre superheatery a zväzky výmenníka tepla kotla, kde sú potrebné tenké steny na účinný prenos tepla.
- Vs ASTM A210 GR.A1:ASTM A210 GR.A1 je médium - uhlíková mangánska oceľová trubica používaná v kotlach a superheaters. Vďaka svojmu vyššiemu obsahu uhlíka jeho sila a tvrdosť prevyšujú A192/SA192 a používa sa predovšetkým v aplikáciách, ktoré si vyžadujú vyššiu pevnosť.
Požadované testy a inšpekcie pre potrubie uhlíkovej ocele ASTM A192/SA192
- Testovanie v ťahu: Vykonáva sa na vzorkách odobratých z každej dávky oceľovej trubice na overenie pevnosti v ťahu, pevnosť výťažku a predĺženie.
- Testovanie tvrdosti: Toto sa zvyčajne vykonáva na každej trubici alebo dávke.
- Testovanie hydraulického tlaku: Je to povinné pre každú trubicu. Testovací tlak je veľmi vysoký a udržiavaný najmenej 5 sekúnd, aby sa zabezpečilo, že nedôjde k úniku alebo trvalej deformácii, čím sa zabezpečuje bezpečnosť pod tlakom.
- Non - deštruktívne testovanie: Štandard zvyčajne vyžaduje testovanie vírivého prúdu alebo ultrazvukové testovanie (alebo kombináciu oboch) na detekciu pozdĺžnych defektov, a to sa musí vykonať na každej skúmavke.
Použitie a aplikácia:
1. Vybádzky: trubice A192/SA192 sa používajú primárne v kotlových systémoch pre vysoké - tlakové a prehriaty aplikácie. Sú všeobecne používané v elektrárňach, závodoch na tepelnú energiu a priemyselných kotlov na výrobu pary. Rúrky A192/SA192 vykazujú vynikajúcu tepelnú vodivosť a vysokú pevnosť v ťahu, vďaka čomu sú vhodné na manipuláciu so zvýšenými teplotami a tlakami.
2. Heat Excangers: A192/SA192 skúmavky sa používajú v tepelných výmenníkoch, kde sa vyžaduje účinný prenos tepla. Tieto trubice sa často používajú v aplikáciách zahŕňajúcich tekutinu - do - tekutiny alebo plynu - do - kvapalinová výmena tepla, napríklad v systémoch HVAC, chladiacich jednotkách a priemyselných procesných zariadeniach. Bezproblémová konštrukcia trubíc A192/SA192 zaisťuje hladký prietok tekutiny a minimalizuje pokles tlaku.
3.Condensers: A192/SA192 trubice nájdu aplikácie v kondenzačných jednotkách, ktoré sú súčasťou rôznych systémov, ako sú elektrárne a chladiace jednotky. Kondenzátory sú zodpovedné za prenos tepla z pary do tekutého stavu a trubice A192/SA192 ponúkajú na tento účel vynikajúce schopnosti prenosu tepla.
4.Ptroleum rafinácia: A192/SA192 trubice sa občas používajú v procesoch rafinácie ropy, najmä v aplikáciách zahŕňajúcich vysokú - teplotu a vysoké {- tlakové tekutiny. Tieto trubice sa používajú na výmenu tepla, transport tekutín a ďalšie kritické funkcie pri rafinácii operácií.
