Popis výrobkov
Štandard: EN 10216-2
Bezproblémové oceľové trubice na účely tlaku - technické podmienky dodávky
Časť 2: non - zliatiny a zliatinové oceľové trubice so špecifikovanými zvýšenými teplotnými vlastnosťami
EN 10216-2 Sladkové oceľové trubice Rýchle detaily
Výroba: bezproblémový proces
Hrúbka steny (WT): 2,1 mm-20 mm.
Vonkajší priemer (OD): 21 mm-509 mm
Dĺžka: 6 m alebo zadaná dĺžka podľa potreby.
Konce: obyčajný koniec, skosený koniec, zabavený
Ďalšie informácie
Prístav prepravy: Tianjin, Čína
Platobné podmienky: T / T, LC
Doručenie: 7-15 dní po platbe
Povrch: Rúrky budú lakované (iba vonku), aby sa zabránilo hrdze.
Označenie: štandard + oceľový stupeň + veľkosť + teplo no + šarža č.
Balenie: zväzky (šesťuholníky), drevené škatule, prepravky (oceľ/drevené) alebo podľa potreby
Názov ocele non - zliatinových známok
(1) kapitálové písmeno P na tlakové účely;
(2) Symboly GH pre zvýšenú teplotu.
Výrobný proces
(1) Proces výroby ocele
Stely budú úplne zabité.
(2) Podmienky výroby a dodania trubice
Rúrky sa musia vyrábať bezproblémovým procesom.
Rúrky môžu byť horúce alebo studené.
Špecifikácia výrobkov
EN 10216-2 Chemické zloženie:
| Oceľový stupeň | C | SI | Mn | P | S | Cr | Mí | NI | Alkoholutláčať sa | Cu | Max | |
| Názov ocele | Oceľový počet | maximálny | maximálny | |||||||||
| P195gh | 1.0348 | =0.13 | =0.35 | =0.70 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P235gh | 1.0345 | =0.16 | =0.35 | =1.20 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P265gh | 1.0425 | =0.20 | =0.40 | =1.40 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| 16MO3 | 1.5415 | 0.12-0.20 | 0.40-0.90 | 0.40-0.90 | 0.025 | 0.020 | =0.30 | 0.25-0.35 | =0.30 | =0.040 | =0.30 | |
| 14Mov6-3 | 1.7715 | 0.10-0.15 | 0.15-0.35 | 0.40-0.70 | 0.025 | 0.020 | 0.30-0.60 | 0.40-0.50 | =0.30 | =0.040 | =0.30 | |
| 13CrMO4-5 | 1.7335 | 0.10-0.17 | =0.15 | 0.40-0.70 | 0.025 | 0.020 | 0.70-1.15 | 0.40-0.60 | =0.30 | =0.040 | =0.30 | |
| 10crMO9-10 | 1.7380 | 0.08-0.14 | 0.08-0.14 | 0.30-0.70 | 0.025 | 0.020 | 2.00-2.50 | 0.90-1.10 | =0.30 | =0.040 | =0.30 | |
| 25CrMO4 | 1.7218 | 0.22-0.29 | 0.22-0.29 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | =0.30 | =0.040 | =0.30 | |
| 15Nicumonb5-6-4 | 1.6368 | =0.17 | =0.17 | 0.80-1.20 | 0.025 | 0.020 | =0.30 | 0.25-0.50 | 1.00-1.30 | =0.050 | 0.50-0.80 | |
| X10crmovnb9-1 | 1.4903 | 0.08-0.12 | 0.08-0.12 | 0.30-0.60 | 0.025 | 0.020 | 8.00-9.50 | 0.85-1.05 | =0.40 | =0.040 | =0.30 | |
| Prvky, ktoré nie sú zahrnuté v tejto tabuľke, sa nesmú úmyselne pridať do ocele bez dohody kupujúceho, s výnimkou elementov, ktoré sa môžu pridať na dokončenie obsadenia. Všetky príslušné opatrenia sa prijmú, aby sa zabránilo pridávaniu nežiaducich prvkov zo šrotu alebo iných materiálov použitých v procese výroby ocele | ||||||||||||
| b Táto požiadavka nie je uplatniteľná za predpokladu, že oceľ obsahuje dostatočné množstvo ďalších prvkov väzby dusíka, ktoré sa uvádzajú. Pri použití titánu výrobca overuje, že (al+ti/2) =0, 020% | ||||||||||||
| C Vlatnosť 2: Na uľahčenie následných formovacích operácií sa uplatňuje dohodnutý maximálny obsah medi, ako je uvedené, a uplatňuje sa dohodnutý určený maximálny obsah CIN | ||||||||||||
| d Obsah týchto prvkov nemusí byť uvedený | ||||||||||||
| e pre hrúbku steny =30 mm obsah uhlíka sa môže zvýšiť o 0,02% pre odliatok a analýzu produktu | ||||||||||||
| F Horná hodnota uhlíka 0,23 % sa nesmie prekročiť na analýzu výrobkov | ||||||||||||
EN 10216-2 Mechanická vlastnosť:
| Oceľový stupeň | Vlastnosti v ťahu pri izbovej teplote | Vlastnosti vplyvu AB | |||||||||||
| Názov ocele | Oceľový počet | Horná výťažková pevnosť alebo pevnosť dôkazov REH alebo RP0.2 pre hrúbku steny t min. |
Ťah Sila Rm |
Predĺženie Min. % a |
Minimálny priemer absorbovanej energie KV J pri teplote stupňa | ||||||||
| T menej ako alebo rovná 16 | 160<> | 40<> | 60<> | l | t | l | t | ||||||
| MPA | MPA | MPA | MPA | MPA | 20 | 0 | -10 | 20 | 0 | ||||
| P195gh | 1.0348 | 195 | 320-440 | 27 | 25 | 40 c | 28 d | 27c | |||||
| P235gh | 1.0345 | 235 | 225 | 215 | 360-500 | 25 | 23 | 40 c | 28 d | 27c | |||
| P265gh | 1.0425 | 265 | 255 | 245 | 410-570 | 23 | 21 | 40 c | 2s d | 27C | |||
| 16MO3 | 1.5415 | 280 | 270 | 260 | 450-600 | 22 | 20 | 40 c | 27 c | ||||
| 14Mov6-3 | 1.7715 | 320 | 320 | 310 | 460-610 | 20 | 18 | 40 c f | 27 c | ||||
| 13CrMO4-5 | 1.7335 | 290 | 290 | 280 | 440-590 | 22 | 20 | 40 c | 27 c | ||||
| 10crMO9-10 | 1.7380 | 280 | 280 | 270 | 480-630 | 22 | 20 | 40 c | 27 c | ||||
| 25CrMO4 | 1.7218 | 345 | 345 | 345 | 540-690 | 18 | 15 | 40 c f | 27 c | ||||
| 15Nicumonb5-6-4 | 1.6368 | 440 | 440 | 440 | 440e | 610-780 | 19 | 17 | 40 c f | 27 c | |||
| X10crmovnb9-1 | 1.4903 | 450 | 450 | 450 | 450 | 630-830 | 19 | 17 | 40 c f | 27 c | |||
| a i=pozdĺžne t=priečny | |||||||||||||
| B, ktorý sa má overiť, keď sú špecifikované možnosti 4 a/alebo 5 | |||||||||||||
| C Vlaž 4: Energia Impact sa overuje. | |||||||||||||
| D Volca 5: Overená energia s pozdĺžnym nárazom. | |||||||||||||
| e pre hrúbku steny 60 mm< T =80mm | |||||||||||||
| f Test nárazu je povinný pre hrúbku steny T =16mm | |||||||||||||
EN 10216-2 Ošetrenie tepelného kotla:
| Oceľový stupeň | Tepelné spracovanie a | Austenizáciu | Temperovanie | |||
| Názov ocele | Oceľový počet | Stupeň | Chladiaci médium | Stupeň | Chladiaci médium | |
| P195gh | 1.0348 | +N b | 880 až 940 | Vysielať | - | - |
| P235gh | 1.0345 | +N b | 880 až 940 | Vysielať | - | - |
| P265gh | 1.0425 | +N b | 880 až 940 | Vysielať | - | - |
| 16MO3 | 1.5415 | +N b | 890 až 950 | Vysielať | - | - |
| 14Mov6-3 | 1.7715 | +Nt bc | 930 až 990 | Vysielať | 680 až730 | vysielať |
| 13CrMO4-5 | 1.7335 | +Nt bc | 900 až 960 | Vysielať | 660 až 730 | vysielať |
| 10crMO9-10 | 1.738 | +Nt bc | 900 až 960 | Vysielať | 680 až 750 | vysielať |
| 25CrMO4 | 1.7218 | QT | 860 na 900 | Vzduch | 620 až 680 | vysielať |
| 15Nicumonb5-6-4 | 1.6368 | +Nt c | 880 až 980 | Vysielať | 580 až 680 | vysielať |
| X10crmovnb9-1 | 1.4903 | +Nt c | 1040 až 1090 | vysielať | 730 až 780 | vysielať |
| A +n=Normalizácia, +nt=Normalizácia +temperovanie, +qt=ochladenie +temperovanie (vzduch alebo kvapalina), +i=izotermálne žíhanie. | ||||||
| B normalizácia zahŕňa normalizáciu formovania. | ||||||
| c For these steel grades it may be necessary in the case of wall thickness T above 25 mm or T/D >0,15 na použitie ochladzovania a temperovania, aby sa dosiahla zamýšľaná štruktúra a vlastnosti materiálu. Rozhodnutie sa ponechá na uváženie výrobcu, ale v čase vyšetrovania a objednávky sa uvádza zákazníkovi. Oceľové trubice ošetrené takýmto spôsobom musia byť označené podľa názvu ocele doplneného symbolom +QT. | ||||||
Tolerancie rozmerov EN 10216-2
Tolerancie na vonkajšom priemere a hustotách steny
| Vonkajší priemer d mm | Tolerancia na D |
Tolerancie v pomere T/D | |||
| Menej ako 0,025 | > 0,025 Menej ako 0,050 |
> 0,050 Menej ako alebo rovná 0,10 |
> 0,10 | ||
| D menej alebo rovná 219,1 | ± 1% alebo ± 0,5 mm podľa toho, čo je väčšie |
± 12,5% alebo ± 0,4 mm, podľa toho, čo je väčšie | |||
| D> 219,1 | ± 20% | ± 15% | ± 12,5% | ± 10% a | |
| A pre vonkajšie priemery D väčšie alebo rovné 355,6 mm je povolené, aby ste lokálne prekročili hrúbku hornej steny o ďalších 5% hrúbky steny t | |||||
Tolerancie na vnútornom priemere a hrúbke steny
| Tolerancie na vnútornom priemere | Tolerancie v pomere T/D | |||||
| d | d min | Menej alebo rovná 0,03 | > 0,03 Menej alebo rovná 0,06 |
> 0,06 Menej alebo rovná 0,12 |
> 0,12 | |
| ± 1% alebo ± 2 mm, podľa toho, čo je väčšie | (+ 2%, 0) alebo (+ 4 mm, 0) | podľa toho, čo je väčšie | ± 20% | ± 15% | ± 12,5% | ± 10% a |
| aPre vonkajšie priemery D väčšie alebo rovnajúce sa 355,6 mm je povolené, že lokálne prekročí hrúbku hornej steny o ďalších 5% hrúbky steny t | ||||||
Tolerancie na vonkajšom priemere a minimálnej hrúbke steny
| Vonkajší priemer d mm | Tolerancie na d | Tolerancie na T min pre pomer a t min /d | |||
| Menej ako 0,02 | > 0,02 Menej alebo rovná 0,04 |
> 0,04 Menej alebo rovná 0,09 |
> 0,09 | ||
| D menej alebo rovná 219,1 | ± 1% alebo ± 0,5 mm podľa toho, čo je väčšie |
(+ 28%, 0) alebo ({+ 0.8 mm, 0) | |||
| D> 219,1 | + 50% 0 |
+ 35% 0 |
+ 28% 0 |
+ 22% a 0 |
|
| aPre vonkajšie priemery D väčšie alebo rovnajúce sa 355,6 mm je povolené, že lokálne prekročí hrúbku hornej steny o ďalších 5% hrúbky steny t | |||||
Tolerancie na vnútornom priemere a minimálnej hrúbke steny
| Tolerancia na vnútornom priemere |
Tolerancie na t min pre a Pomer t min /d |
|||
| d | d min | Menej alebo rovná 0,05 | > 0,05 Menej ako 0,1 |
> 0,1 |
| ± 1% alebo ± 2 mm podľa toho, čo je väčšie |
(+2%, 0) alebo ({+ 4 mm, 0) | + 35% 0 |
+ 28% 0 |
+ 22% a 0 |
| aPre vonkajšie priemery D väčšie alebo rovnajúce sa 355,6 mm je povolené, že lokálne prekročí hrúbku hornej steny o ďalších 5% hrúbky steny t | ||||
Tolerancie presnej dĺžky
Rozmer v mm
| Dĺžka l | Tolerancia na presnú dĺžku |
| L menej alebo rovná 6000 | +10 0 |
| 6000 |
+15 0 |
| L> 12 000 | + dohodou 0 |
Preferované rozmery
rozmery v mm
Tabuľka 6 (pokračovanie)
rozmery v mm
Testovanie
(1) Chemická analýza
(2) Testovací test (ťahové testy pri teplote miestnosti, ťahový test pri zvýšenej teplote)
(3) Test sploštenia
(4) Test v ťahu krúžku
(5) Test rozširovania driftu
(6) Test na rozširovanie krúžkov
(7) Test vplyvu
(8) Test tesnosti úniku (hydrostatický test, elektromagnetický test)
(9) Dimenzionálna kontrola
(10) Vizuálne vyšetrenie
(11) Non - deštruktívne testovanie
Označenie
Označenie, ktoré sa má použiť
Označenie musí byť nezmazateľne označené na každej trubici najmenej na jednom konci. V prípade skúmaviek s vonkajším priemerom D menej alebo rovnajúcim sa 51 mm môže byť označenie na skúmavkách nahradené označením na štítku pripevnenom k zväzku alebo krabici.
Ochrana
Rúrky sa dodávajú s dočasným ochranným povlakom alebo odolným povlakom a/alebo podšívkou

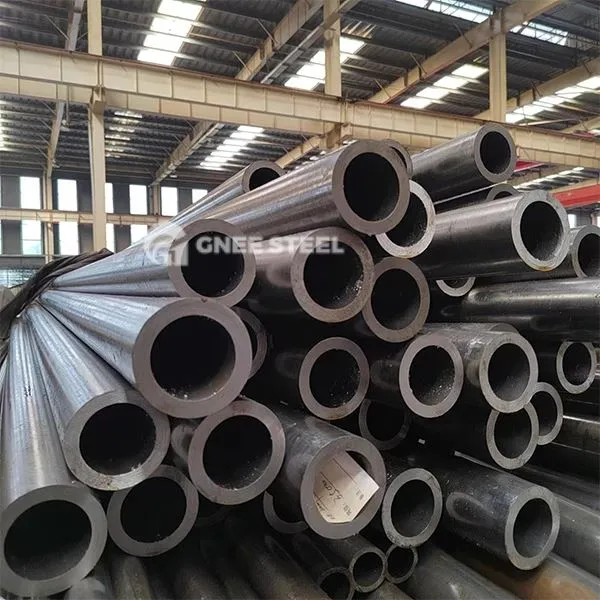

EN10216-2 Sladka na sklade
Objednávanie informácií
Záväzné informácie
a) množstvo (hmotnosť alebo celková dĺžka alebo číslo);
b) termín „trubica“;
c) rozmery;
d) určenie oceľovej triedy v súlade s touto časťou EN 10216;
e) Testovacia kategória pre ne - zliatinová oceľ.
Možnosti
1) Zachladnutie.
2) Obmedzenie obsahu medi a cín.
3) Analýza produktu.
4) Testovanie vplyvu.
5) Testovanie pozdĺžneho nárazu pri - 10 stupňov C pre nelivoové oceľové stupne.
6) Testovanie v ťahu pri zvýšenej teplote.
7) Výber úniku - metóda tesnosti tesnosti.
8) Non - deštruktívne testovanie pre skúmavky kategórie 2 na detekciu priečnych nedostatkov.
9) Non - deštruktívne testovanie pre skúmavky kategórie 2 na detekciu laminárnych nedokonalostí.
10) Príprava špeciálnych koncov.
11) Sada rozmerov iných ako D a T.
12) Presné dĺžky).
13) Typ inšpekčného dokumentu iný ako štandardný dokument.
14) Testovací tlak pre hydrostatický únik - tesnosť tesnosti.
15) Meranie hrúbky steny mimo koncov.
16) Non - metóda deštruktívneho testovania.
17) Dodatočné označenie.
18) Ochrana.
