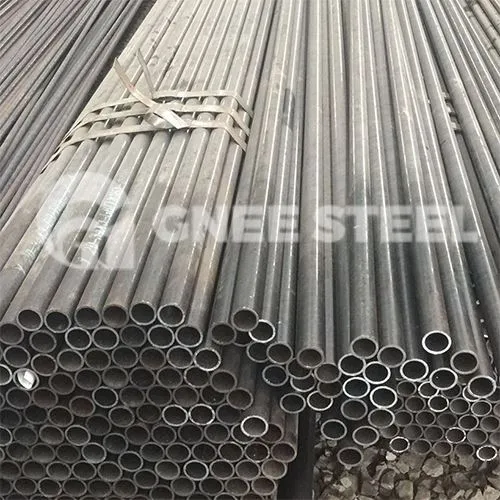

ASME SA335 / ASTM A335 Zliatinové oceľové potrubie Popis

ASME SA335 / ASTM A335, Chrome - moly rúrka je bezšvová feritická zliatina - oceľová rúrka vyrobená v nominálnej alebo minimálnej hrúbke steny pre vysokú teplotu. Potrubie usporiadané do tejto špecifikácie musia byť vhodné na ohýbanie, prírub, podobné formujúce operácie a na zváranie fúzie.

Tepelné spracovanie ASTM A335:
A335 oceľové potrubie stupňov sa musí znova zohriať a zariadiť v plnom - žíhaných, izotermálnych žíhaných alebo normalizovaných a temperovaných podmienkach. Ak sa poskytuje v normalizovanom a temperovanom stave, minimálna teplota teploty pre stupne P5, P5B, P9, P21 a P22 musí byť 675 stupňov, minimálna teplota teploty pre stupne P1, P2, P11, P12 a P 15 musí byť 650 stupňov.

Odporúča sa, aby teplota na temperovanie bola najmenej 50 stupňov nad zamýšľanou prevádzkovou teplotou; V dôsledku toho by mal kupujúci poradiť výrobcovi, ak má byť prevádzková teplota viac ako 600 stupňov.

Potrubie stupňov P1, P2 a P12, buď horúce - hotové alebo studené - kreslené, sa môže namiesto tepelného spracovania podať konečné tepelné ošetrenie pri 650 až 705 stupňoch. Všetky potrubia stupňov P5C musia byť poskytnuté konečné tepelné ošetrenie v rozmedzí od 715 do 745 stupňov. Známky P92 a P911 sa musia normalizovať pri minimálnej úrovni 1040 a minimálne 730 stupňov ako konečné tepelné spracovanie. Stupeň P122 musí byť normalizovaný na minimum 1040 stupňov a temperuje sa pri minimálnej úrovni 730 stupňov ako konečné tepelné spracovanie. Stupeň P23 musí byť normalizovaný pri minime 1040 stupňov pri chladení vzduchu alebo zrýchlenými ochladzovaním a temperuje sa pri minimálnom ošetrení 730 stupňov.

Štandard: ASTM A335

Stupeň: P1, P2, P5, P9, P11, P91, P92

OD: 10,3-660 mm

WT: 1,6-60 mm

Dĺžka: 5,8 m-12m alebo náhodný legth

Technické: ochladenie a temperovanie

Aplikácia: Plynové požiarne elektrárne, požiarna elektráreň, hlavičky a parné potrubia, potrubia napájacej vody, superheatery a znova.

ASME SA335 / ASTM A335 Štandardná špecifikácia

ASME SA335 / ASTM A335 Chrome - Moly Bezproblémové potrubia Chemické zloženie

Typy zliatinovej ocele pokrytej špecifikáciou ASTM A335 - ASME SA335 sú navrhnuté s predponou „P“ od P5 do P92. Známky P11/P22 a P91/92 sa zvyčajne nachádzajú v elektrárňach, zatiaľ čo stupeň P5 a P9 sú častejšie pre aplikáciu v petrochemickom priemysle. Známky P9 a P91 sú v zozname, tým drahšie (plynulé potrubie P91 môže stáť približne 5 € za kg).

ASTM A335 Nízka - zliatinová oceľ (Známky)	Bez rovnocenný	C menší alebo rovný	Mn	P menej ako alebo sa rovná	S menej alebo rovný	Si menej ako alebo rovná	Cr	Mí
P1	K11522	0.10~0.20	0.30~0.80	0.025	0.025	0.10~0.50	–	0.44~0.65
P2	K11547	0.10~0.20	0.30~0.61	0.025	0.025	0.10~0.30	0.50~0.81	0.44~0.65
P5	K41545	0.15	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P5b	K51545	0.15	0.30~0.60	0.025	0.025	1.00~2.00	4.00~6.00	0.44~0.65
P5c	K41245	0.12	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P9	S50400	0.15	0.30~0.60	0.025	0.025	0.50~1.00	8.00~10.00	0.44~0.65
P11	K11597	0.05~0.15	0.30~0.61	0.025	0.025	0.50~1.00	1.00~1.50	0.44~0.65
P12	K11562	0.05~0.15	0.30~0.60	0.025	0.025	0.5	0.80~1.25	0.44~0.65
P15	K11578	0.05~0.15	0.30~0.60	0.025	0.025	1.15~1.65	–	0.44~0.65
P21	K31545	0.05~0.15	0.30~0.60	0.025	0.025	0.5	2.65~3.35	0.80~1.60
P22	K21590	0.05~0.15	0.30~0.60	0.025	0.025	0.5	1.90~2.60	0.87~1.13
P91	K91560	0.08~0.12	0.30~0.60	0.02	0.01	0.20~0.50	8.00~9.50	0.85~1.05
P92	K92460	0.07~0.13	0.30~0.60	0.02	0.01	0.5	8.50~9.50	0.30~0.60

ASME SA335 / ASTM A335 SKLONSKÁ FERRITICKÁ Zliatina - Oceľové rúrkové mechanické vlastnosti

A335 Low - zliatinové potrubie	OUST	Výnosová sila KSI	Pevnosť v ťahu KSI	Predĺženie %	Rockwell	Brinell
P1	K11522	30	55	30	–	–
P2	K11547	30	55	30	–	–
P5	K41545	40	70	30	–	207 max.
P9	S50400	30	60	30	–	–
P11	K11597	30	60	20	–	–
P12	K11562	32	60	30	–	174 Max
P22	K21590	30	60	30	–	–
P91	K91560	60	85	20	–	–

Požiadavky na testovanie

Priečny/pozdĺžny: napätie a sploštenie, tvrdosť, ohybové testy - pre materiál, ktorý bol teplo - ošetrený v dávkových peciach, sa tieto testy vykonávajú na 5% potrubí z každého čísla tepelného pozemku. Pre menšie pozemky sa musí otestovať jedna rúrka minimálne

ASTM A335 GR. P91 musí mať tvrdosť 250 HB / 265 HV (25 HRC)

Hydro testovanie: musí sa aplikovať na každú dĺžku potrubia

Non - deštruktívny elektrický test je voliteľný

Priemer tolerancií

A335 Pipe	Nadol	Pod
NP [DN]	v.	mm	v.	mm
1/8 až 1 1/2/dn 6 až 40	1/64 (0.015)	0.4	1/64 (0.015)	0.4
Nad 1 1 / 2 až 4 / dn 40 až 100	1/32 (0.031)	0.79	1/32 (0.031)	0.79
Viac ako 4 až 8 / DN 100 až 200	1/16 (0.062)	1.59	1/32 (0.031)	0.79
Viac ako 8 až 12 / DN 200 až 300	3/32 (0.093)	2.38	1/32 (0.031)	0.79
Viac ako 12 /> DN 300	+/- 1% zadaného vonkajšieho priemeru

Hrúbka steny

Tolerancie v WT, v %, zo špecifikovaných sú:

1/8 až 2 1/2 [6 až 65] vrátane pomerov T/D: viac ako 20%, pod 12,5%

Nad 2 1/2 [65], t/d

Nad 2 1/2 [65], T/D> 5%: nad 15%, do 12,5%

t=zadaná hrúbka steny; D=zadaný vonkajší priemer)

Zliatinová potrubia krížová referenčná tabuľka ASTM Vs. Známky

Chrome Moly Pipes: Werkstoff vs en vs ASTM
Werkstoff /Din	Udeliť	Astm
1.5415	16MO3	A335 GRADE P1
1.7335	13CrMO4-5	A335 GRADE P11, P12
1.7380	10crMO9-10	A335 GRADE P22
1.7362	X11CRMO5	A335 GRADE P5
		A335 GRADE P9
1.4903	X10crmovnb9-1	A335 GRADE P91
